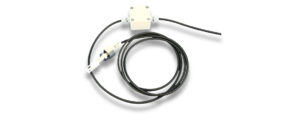

耐圧型湿度変換器TA50PCケーブルタイプ TA50PC
耐圧型湿度変換器TA50PCケーブルタイプの特長
- 真空から1.5MPaの無極性不活性気体中で相対湿度を計測可能です。
- センサリード線の圧力シール部にはハーメチックシールを使用しています。
- センサケーブル長、ケーブル取り出し方向が選べます。
- 相対湿度をアナログ電気信号で出力します。
- TA502は高精度型、TA503は実用型です。
- 温度センサ、結露環境用防水撥水加工、相対湿度表示器、センサフィルタキャップなどのオプションが多彩です。
- 湿度センサ素子TI-Aは互換性を有するため、交換時の回路調整が不要です。
- トレーサビリティ証明を取得可能です。
- 1台から特注に対応します。
お問い合わせ・見積りのご依頼
湿度計測に関するお問い合わせ・見積りのご依頼はこちらから。
型番構成表PDFを一度ご確認いただき、候補となる機種がございましたら詳細型番をお知らせください。
見積りは無料です。
候補となる製品がご不明なお客様はお電話にてご相談ください。
耐圧型湿度変換器TA50PCケーブルタイプの仕様
基本形状
| センサキャップ | 直径14mmのジュラコン製。スリット入。粉塵用、霧用フィルタキャップも選択可能。 |
|---|---|
| センサケーブル長 | 0.5m、1m、2mから選択。 |
| 電気回路部 | 50×50×35mm ※1。ABS製。LED相対湿度表示器を装着可能。表示方向も選択可能。 |
| 入出力ケーブル長 | 標準は0.5m。延長可能。 |
ストレート型（S型）
TA50PCS500 詳細は取扱説明書参照(R1/2またはNPT1/2で接続)
TA50PCS1000（センサケーブル長1m）
TA50PCS2000（センサケーブル長2m ）
L型
TA50PCL500 詳細は取扱説明書参照(R1/2またはNPT1/2で接続)
TA50PCL1000（センサケーブル長1m）
TA50PCL2000（センサケーブル長2m ）
相対湿度出力
| 湿度センサ素子 | 出力信号 | 測定精度 ※2 | 応答性 ※3 | 長期安定性 ※4 | 出荷時検査 |
|---|---|---|---|---|---|
| TI-A | DC0-1V DC0-5V DC1-5V または DC4-20mA (0〜100%RHに対して) |
【TA502】 ±(2.0+0.03|Tg(℃)-25|)%RH （10〜90%RH） ±(3.0+0.03|Tg(℃)-25|)%RH （2〜10,90〜100%RH） （Tg:センサ部温度） 【TA503】 ±(3.0+0.03|Tg(℃)-25|)%RH （10〜90%RH） ±(4.0+0.03|Tg(℃)-25|)%RH （2〜10,90〜100%RH） （Tg:センサ部温度） |
15秒 | ≦1%RH/年 | 【TA502】 相対湿度6点(at 25℃) データ添付有 【TA503】 相対湿度3点(at 25℃) データ添付無 |
温度出力(オプション)
| 温度センサ素子 | 出力信号 | 測定精度 ※6 | 出荷時検査 |
|---|---|---|---|
| 白金測温抵抗体 薄膜型 CRZ-2005 JIS class A 林電工社製 |
DC0-1V (※5) DC0-5V (※5) DC1-5V DC4-20mA (0～100℃または-20～+80℃に対して) または 抵抗3線式より選択 |
電圧、電流出力 ±(0.5+0.003 (T(℃)-25))℃ 抵抗3線式出力 ±(0.15+0.002T(℃))℃ |
at 25℃
【TA502】 【TA503】 |
その他の仕様
| 使用可能相対湿度範囲 | 使用可能温度範囲 | 使用可能環境気体(センサ部) | 使用可能環境気体圧力(センサ部) | 駆動電圧 |
|---|---|---|---|---|
| 0〜100%RH | センサ部 -25～100℃ 回路部 -5～55℃ |
空気、酸素、窒素、希ガス | 真空～1.5MPa | DC9-25V |
| 最大負荷抵抗 (電流出力の場合) |
出力抵抗 (電圧出力の場合) |
消費電流 | 保証期間 |
|---|---|---|---|
| ((電源電圧(V)-9)×50)Ω | 100Ω | 10mA以下(電圧出力の場合) 40mA以下(電流出力の場合) |
1年間(湿度センサ素子は、温湿度領域によって3ヶ月または6ヶ月) |
耐圧型湿度変換器TA50PCケーブルタイプに装着可能なオプション
-
温度出力 -
焼結樹脂製センサフィルタキャップ ※7 -
焼結金属製センサフィルタキャップ ※8 -
過酸化水素環境用センサフィルタキャップ -
ステンレスメッシュ製センサキャップ ※9 -
相対湿度表示器 ※10
取付け方向は指定可能です -
湿度センサ素子の防水撥水加工 ※11 -
入出力ケーブルの延長 -
ACアダプタ接続用端子加工 ※12
耐圧型湿度変換器TA50PCケーブルタイプに使用可能な別売品
-
湿度調節計TTM-004W-2RAP-TE ※13 -
直流電源 ※14 -
ACアダプタ ※15 -
耐圧型センサ部取り付け用アタッチメント ※16 -
交換用湿度センサ素子TI-A,TI-A-BH等
-
トレ－サビリティ証明書
耐圧型湿度変換器TA50PCケーブルタイプの主な用途
- 圧縮空気配管内
- 加圧容器
- 減圧容器
