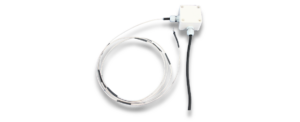

狭小空間型湿度変換器TA50RG TA50RG
狭小空間型湿度変換器TA50RGの特長
- 狭小空間でも使用可能な相対湿度計測専用モデルです。
- 湿度センサ素子は、用途により3種類から選択可能です。
- センサケーブル長、ケーブル取り出し方向が選べます。
- 相対湿度をアナログ電気信号で出力します。
- TA502は高精度型、TA503は実用型です。
- 結露環境用防水撥水加工、相対湿度表示器などのオプションが選択可能です。
- 湿度センサ素子TI-A-NN、TI-A-AN、TI-Aは互換性を有するため、交換時の回路調整が不要です。
- トレーサビリティ証明を取得可能です。
- 1台から特注に対応します。
お問い合わせ・見積りのご依頼
湿度計測に関するお問い合わせ・見積りのご依頼はこちらから。
型番構成表PDFを一度ご確認いただき、候補となる機種がございましたら詳細型番をお知らせください。
見積りは無料です。
候補となる製品がご不明なお客様はお電話にてご相談ください。
狭小空間型湿度変換器TA50RGの仕様
基本形状
| センサキャップ | なし（装着出来ません） |
|---|---|
| センサケーブル長 | 0.5m、1m、2mから選択。 |
| 電気回路部 | 50×50×35mm ※1。ABS製。相対湿度表示器を装着可能。表示方向も選択可能。 |
| 入出力ケーブル長 | 標準は0.5m。延長可能。 |

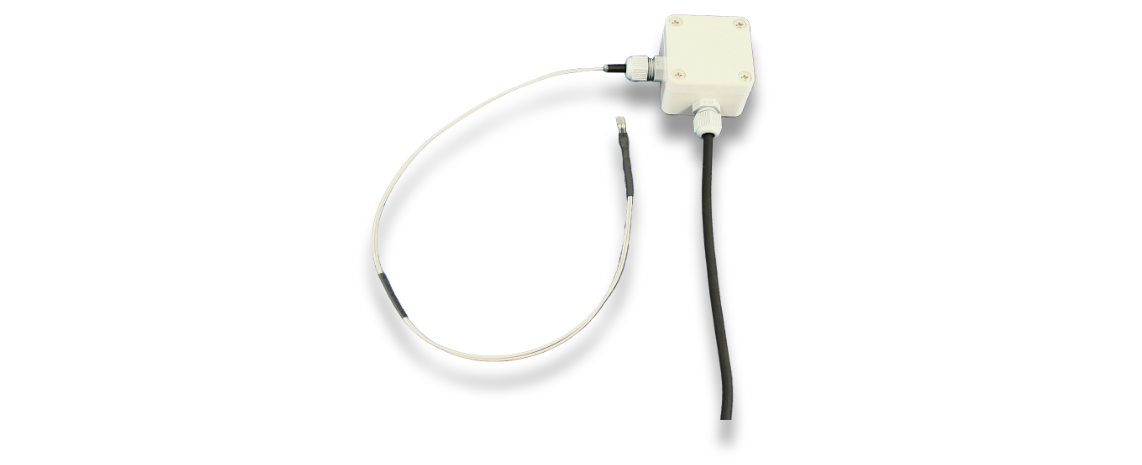

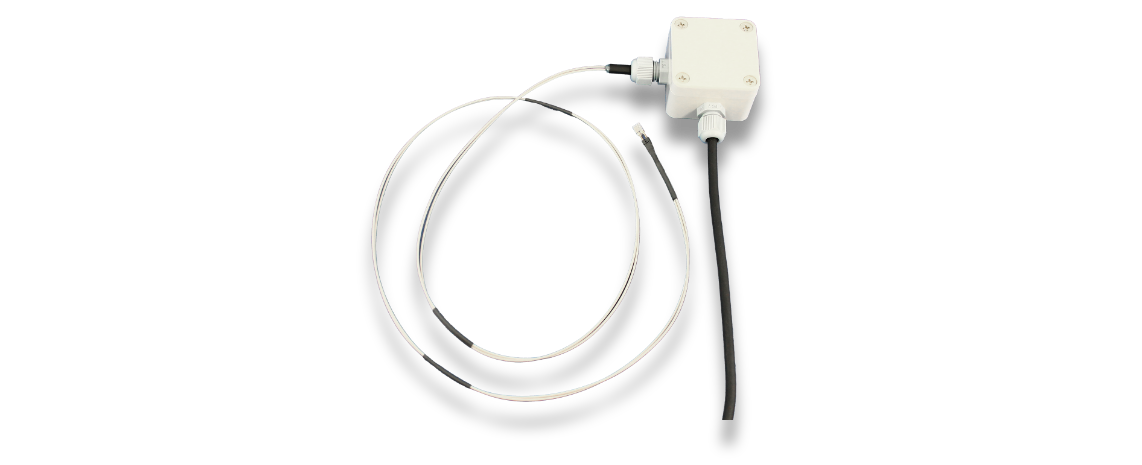

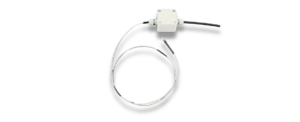

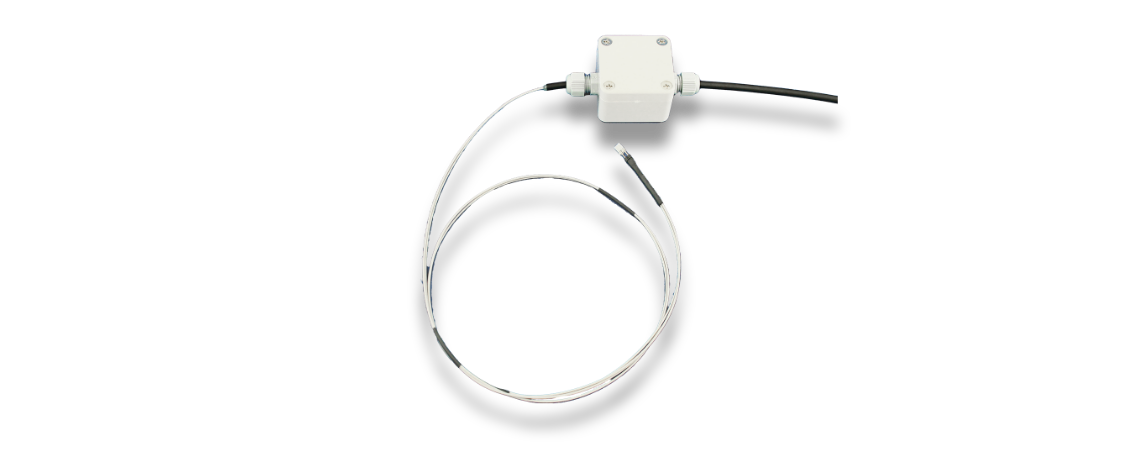

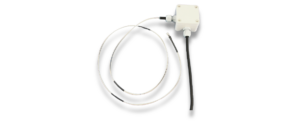

ストレート型（S型）
TA50RGS500 （センサケーブル長0.5m）
TA50RGS1000（センサケーブル長1m）
TA50RGS2000（センサケーブル長2m）

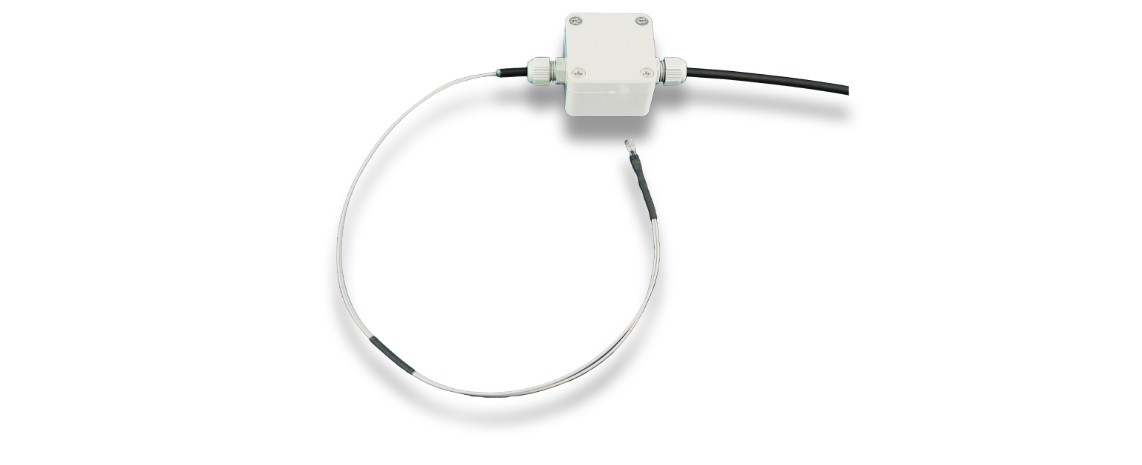

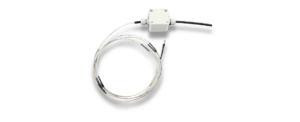

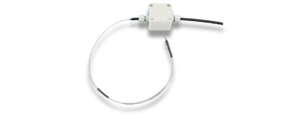

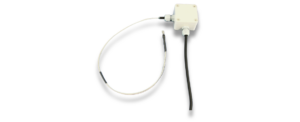

L型
TA50RGL500（センサケーブル長0.5m）
TA50RGL1000（センサケーブル長1m）
TA50RGL2000（センサケーブル長2m）

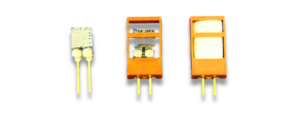

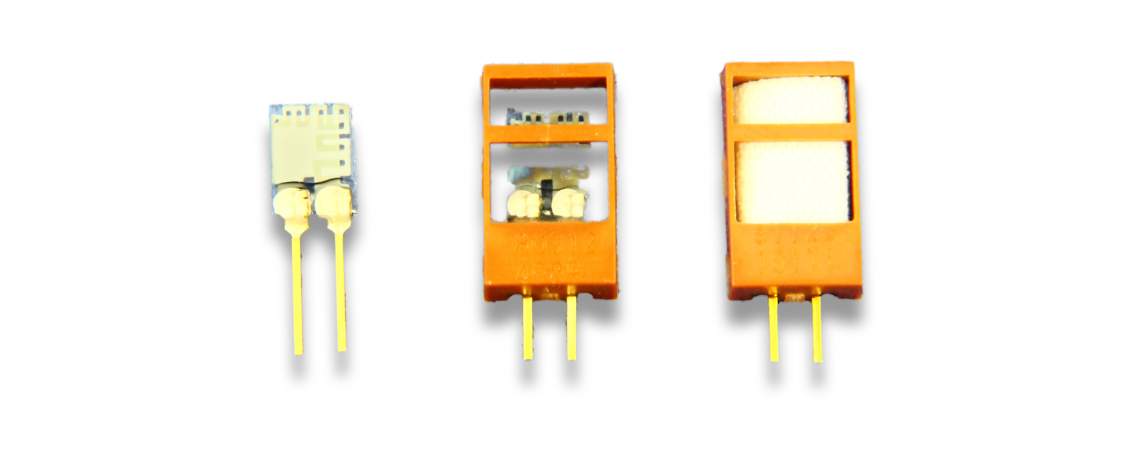

選択可能な3種類の湿度センサ素子。左からTI-A-NN、TI-A-AN、TI-A（TI-A-AA）

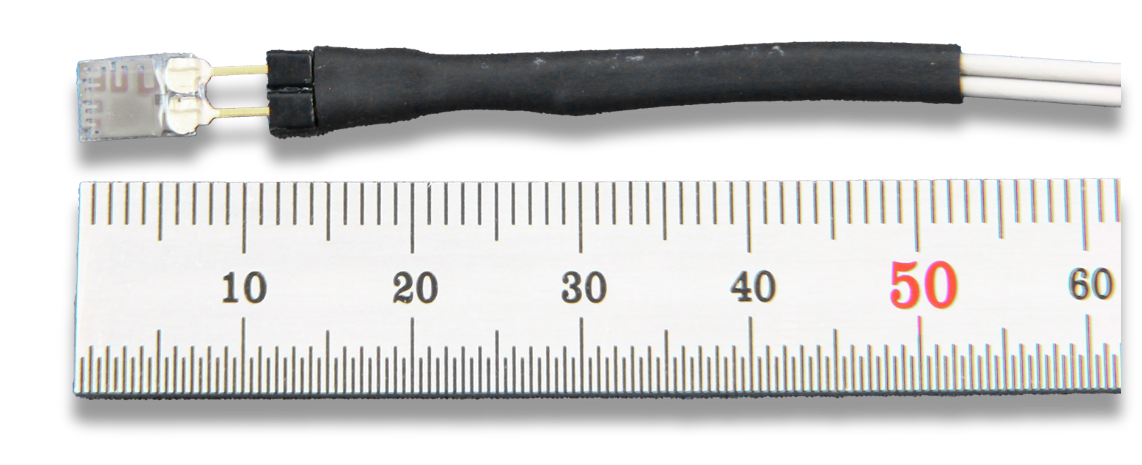

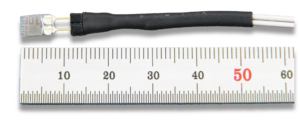

TI-A-NNのサイズ
相対湿度出力
| 湿度センサ素子 | 出力信号 | 測定精度 ※2 | 応答性 ※3 | 長期安定性 ※4 | 出荷時検査 |
|---|---|---|---|---|---|
| TI-A-NN、 TI-A-AN、TI-A から選択 |
DC0-1V DC0-5V DC1-5V または DC4-20mA (0〜100%RHに対して) |
【TA502】 ±(2.0+0.03|Tg(℃)-25|)%RH （10〜90%RH） ±(3.0+0.03|Tg(℃)-25|)%RH （2〜10,90〜100%RH） （Tg:センサ部温度） 【TA503】 ±(3.0+0.03|Tg(℃)-25|)%RH （10〜90%RH） ±(4.0+0.03|Tg(℃)-25|)%RH （2〜10,90〜100%RH） （Tg:センサ部温度） |
15秒 | ≦1%RH/年 | 【TA502】 相対湿度6点(at 25℃) データ添付有 【TA503】 相対湿度3点(at 25℃) データ添付無 |
その他の仕様
| 使用可能相対湿度範囲 | 使用可能温度範囲 | 使用可能環境気体(センサ部) | 使用可能環境気体圧力(センサ部) | 駆動電圧 |
|---|---|---|---|---|
| 0〜100%RH | センサ部 -25～100℃ 回路部 -5～55℃ |
空気 | 大気圧 | DC9-25V |
| 最大負荷抵抗 (電流出力の場合) |
出力抵抗 (電圧出力の場合) |
消費電流 | 保証期間 |
|---|---|---|---|
| ((電源電圧(V)-9)×50)Ω | 100Ω | 5mA以下(電圧出力の場合) 20mA以下(電流出力の場合) |
1年間(湿度センサ素子は、温湿度領域によって3ヶ月または6ヶ月) |
狭小空間型湿度変換器TA50RGに装着可能なオプション
-
相対湿度表示器
取付け方向の指定可能 -
湿度センサ素子の防水撥水加工 ※5 -
入出力ケーブルの延長 -
ACアダプタ接続用端子加工 ※6
狭小空間型湿度変換器TA50RGに使用可能な別売品
-
湿度調節計TTM-004W-2RAP-TE ※7 -
交換用湿度センサ素子
TI-A,TI-A-BH等 -
直流電源 ※8 -

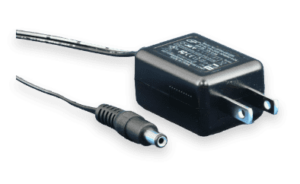

ACアダプタ ※9 -
トレ－サビリティ証明書
狭小空間型湿度変換器TA50RGの主な用途
- 衣服内の湿度分布
